厦门磁力泵工作原理及用途!

来源:www.fzxmfgs.com         发布时间:2021-02-19 返回列表

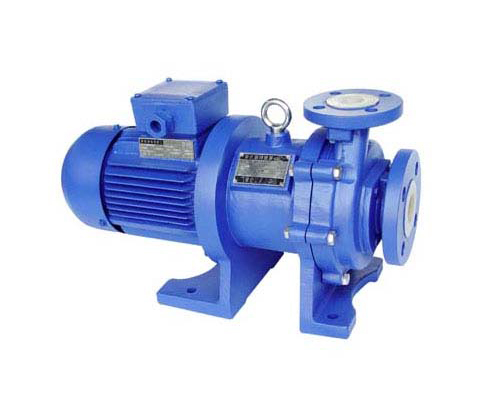

   磁力泵(也称为磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。当电动机通过联轴器带动外磁转子旋转时,磁场能穿透空气间隙和非磁性物质隔离套,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触同步传递,将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题。我公司产品有:CQB不锈钢磁力泵,CQ不锈钢轻型磁力泵,HZC不锈钢自吸磁力泵,CQB-F衬氟磁力泵,氟塑料自吸磁力泵等。


磁力泵


   简介

   磁力驱动泵(简称磁力泵)是将永磁联轴的工作原理应用于离心泵的新产品,设计合理,工艺科技,具有全密封,无泄漏,耐腐蚀等特点。

   磁力泵由泵、磁力传动器、电动机三部分组成。关键部件磁力传动器由外磁转子 、内磁转子及不导磁的隔离套组成。当电动机带动外磁转子旋转时,磁场能穿透空气隙和非磁性物质,带动与叶轮相连的内磁转子作同步旋转,实现动力的无接触传递,将动密封转化为静密封。由于泵轴 、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃 、易爆、有毒、有害介质通过泵密封泄漏的安全隐患。

   工作原理

   无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子,转子中间有直接注塑成型的轴套,通过高性能陶瓷轴固定在壳体中,电机的定子与电路板部分采用环氧树脂胶灌封于泵体中,定子与转子之间有一层薄壁隔离,无需配以传统的机械轴封,因而是完全密封。电机的扭力是通过矽钢片(定子)上的线圈通电后产生磁场带动永磁磁铁(转子)工作运转。 对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整耦合的磁力系统。当定子线圈产生的磁级与磁铁的磁级处于异级相对,即两个磁级间的位移角Φ=0,此时磁系统的磁能低;当磁级转动到同级相对,即两个磁级间的位移角Φ=2π/n,此时磁系统的磁能大。去掉外力后,由于磁系统的磁级相互排斥,磁力将使磁体恢复到磁能低的状态。于是磁体产生运动,带动磁转子旋转。

   无刷直流水泵通过电子换向,无需使用碳刷,磁体转子和定子矽钢片都有多级磁场,当磁体转子相对定子旋转一个角度后会自动改变磁级方向,使转子保持同级排斥,从而使无刷直流磁力隔离泵有较高的转速和效率。

   磁力隔离泵的定子与转子完全隔离,完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。而且可以完全潜水使用并且完全防水,有效的提高了泵的使用寿命及性能。

   组成分解

   无刷直流水泵(磁力隔离泵)由泵体(隔离件),电机定子,轴,轴承和转子水叶(磁体和叶轮)几部分组成:

   磁体(钕铁硼永磁体)

   由稀土永磁材料制成的永磁体工作温度范围广(-45-400℃),矫顽力高,磁场方向具有很好的各向异性,在同级相接近时也不会发生退磁现象,是一种很好的磁场源。

   优点

   磁力泵是一种通过磁力传动来实现无接触力矩传递从而以静密封取代动密封,使泵达到完全无泄漏。由于泵轴、内磁转子被泵体、隔离套完全封闭,从而彻底解决了“跑、冒、滴、漏”问题,消除了炼油化工行业易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患,有力地确保了职工的身心健康和安全生产。

   与电机式直流无刷水泵相比,磁力泵具有以下优点:

   ⒈泵轴由动密封变成封闭式静密封,彻底避免了介质泄漏。可以水陆两用,并且完全防水。

   ⒉无需独立润滑和冷却水,降低了能耗。

   ⒊功耗小、效率高,且具有阻尼减振作用,减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。

   ⒋过载时转子会在陶瓷轴上打滑,对电机、泵有保护作用。

   注意事项

   1.防止颗粒进入

   ⑴不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。⑵输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水,运转1min后排放干净),以保障滑动轴承的使用寿命。⑶输送含有固体颗粒的介质时,应在泵流管入口处过滤。

   ⒉防止退磁

   ⑴磁力矩不可设计得过小。⑵应在规定温度条件下运行,严禁介质温度标。可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升,以便温度限时报警或停机。

   ⒊防止干摩擦

   ⑴严禁空转。⑵严禁介质抽空。⑶在出口阀关闭的情况下,泵连续运转时间不得过2min,以防磁力传动器过热而失效。3.不可用在有压力的系统中
